Cum se face un adaptor USB OTG pentru conectarea perifericelor la telefon – tutorial video

Salut prieteni, in tutorialul de azi va voi invata sa va faceti singuri un adaptor USB OTG pentru conectarea diferitelor periferice pe usb la telefon (mouse, tastatura, stick usb, joystick).
USB OTG (on the go) este un adaptor mai special care ne permite sa conectam tot felul de periferice la un smartphone, eu am incercat cu mai multe dispozitive, unele dintre aceste periferice s-au conectat altele nu, cele care nu au vrut sa functioneze fac parte din categoria dispozitivelor care au nevoie de multa energie si bineinteles telefonul nu este capabil sa ofere cantitati prea mari de energie.
Ce periferice s-au conectat prin USB OTG:
Mouse cu fir
Mouse Microsoft wireless
Tastatura Microsoft
Tastatura no name
Stick usb
Card de memorie (prin cititor)
Ce nu s-a conectat la telefon prin USB OTG:
Microfon cu condensator (Samson C01U)
Hard disk portabil (2,5″, 7200 rpm)
De ce avem nevoie pentru a ne fabrica adaptorul USB OTG ?
1. Cablu micro usb sau mini usb, depinde de mufa din telefon, unele tablete au mini usb insa majoritatea telefonelor au micro usb.
2. Cablu usb cu mufa mama, este un fel de prelungitor cu mufa mai mare decat normal, in care poate intra un stick usb.
3. Scule pentru taiere, lipire sibanda izolatoare.
4. Pistol sau ciocan de lipit si ansa modificata ca-n tutorial, ca sa puteti face lipitura in spatii inguste.
5. Pasta decapanta si cositor pentru lipirea firului.
6. Telefon compatibil USB OTG, nu toate telefonele suporta asa ceva.
7. Multa rabdare si atentie.
Atentie:
In timp ce desfaceti mufa micro sau mini usb trebuie sa fiti foarte atenti, va puteti taia sau zgaria foarte usor, asa ca fiti atenti.
Cum se face cablul adaptor USB OTG?
Pentru adaptor avem nevoie doar de doua mufe, mufa micro usb si mufa usb mama.
Primul pas este taierea cablurilor si lipirea, vom conecta firele mufei micro usb la mufa usb mama, treaba este simpla, respectand codul culorilor refacem cablul, trebuie sa ne iasa un cablu cu mufa micro usb intr-o parte iar in cealalta parte mufa usb mama.
Al doilea pas este desfacerea mufei micro usb, aici trebuie sa unim firul megru cu papucul gol din mufa micro usb, pentru aceasta punte putem folosi un fir oarecare. Lipitura trebuie sa o facem cu grija deoarece contactele celorlalte fire sunt foarte apropiate unul de celalalt.

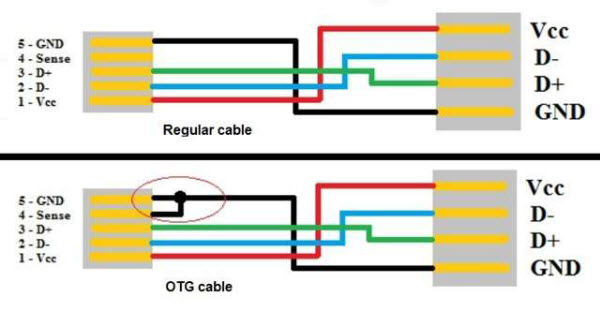

Imaginea de mai jos va poate fi de mare ajutor in timp ce va apucati de treaba, trebuie totusi sa aveti in vedere sa la o mufa micro usb contactele nu sunt ca-n poza, pe mufa vom gasi doua contacte pe o parte si trei pe partea cealalta. Noi va trebui sa aducem un fir de la cablul negru (pe partea cu trei contacte) la papucul de contact care nu are nicio lipitura, acesta este pe partea cealalta a mufei (pe partea cu doua contacte).
Va astept pe rubrica de comentarii sa-mi spuneti ce ati reusit.
Repet:
Aveti grija cu obiectele taioase si cele ascutite.
